Zenerova dioda identifikace

Od: romanh 23.03.23 18:28 odpovědí: 10 změna: 23.03.23 22:02

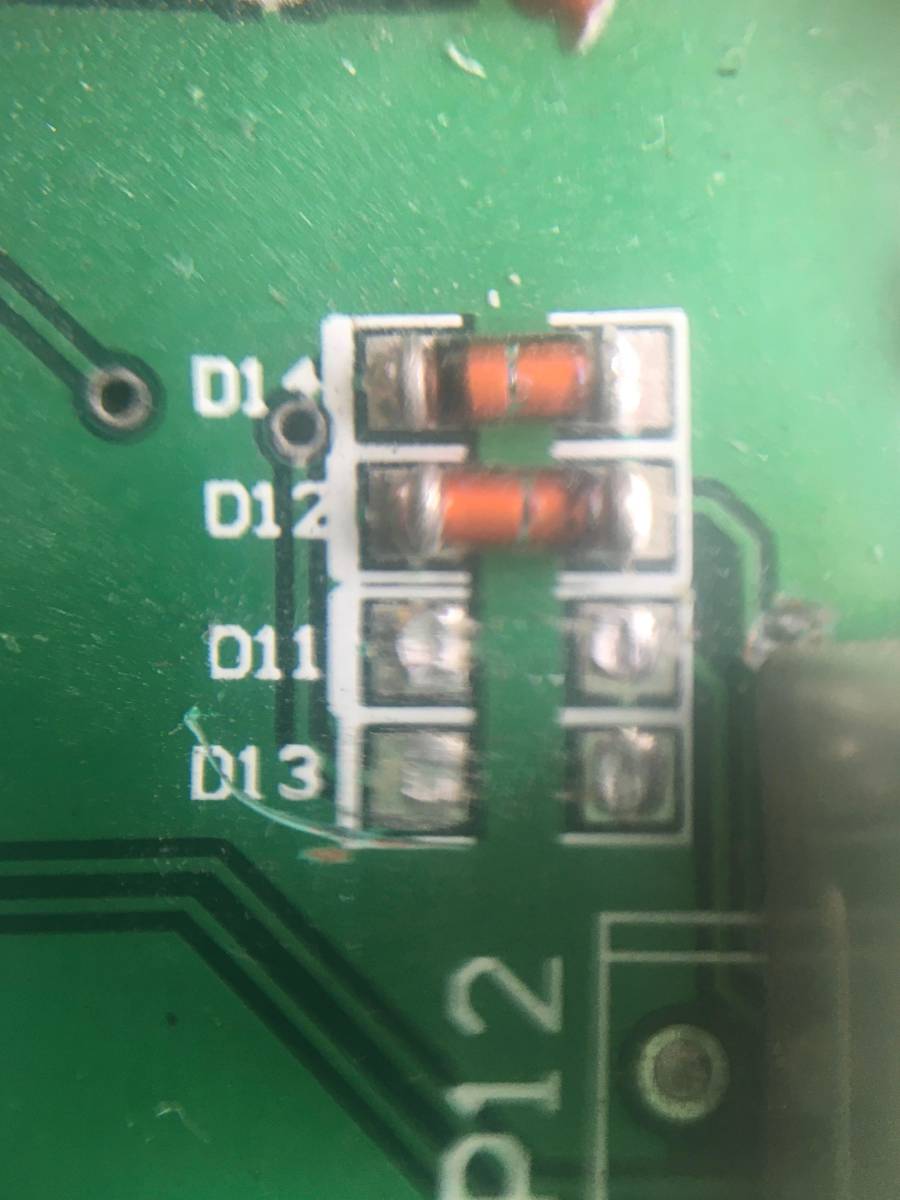

Ahoj, dokáže někdo identifikovat hodnoty zenerových diod odnačených na základní desce řezacího plotru GOLDCUT 2010A jako D11 aD13? Děkuji.

Odpovědět na otázku Skočit na nejnovější odpověď

10 odpovědí na otázku

Řazeno dle hodnocení

sasa*

23.03.23 19:41

A kdo ti řek, že tojsou zenerky? Vidím to na obyč. diody usměrňovací. Volba dle nejvyššího napětí v záv. stavu. Jinak

viz výše- sehnat schema.

romanh

23.03.23 21:34

Ahoj, más pravdu, měly by to být tyhle:low capacitance Schottky diodes. Schema nevím kde sehnat.

[přidat komentář]

hakl®

23.03.23 18:57

Tak podle rozmazaného obrázku,asi těžko. Snad podle schéma,pokud ho někdo má.

romanh

23.03.23 21:42

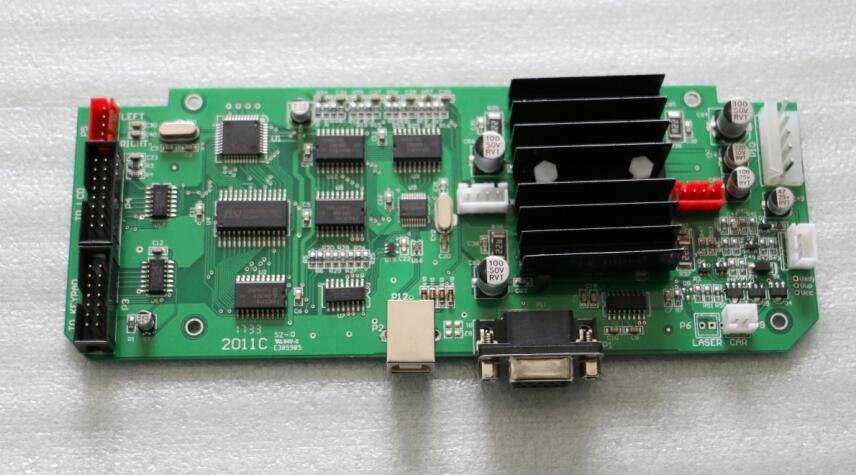

Ten druhý obrázek je stažený z internetu, aby bylo vidět, jak to vypadalo. Dával jsem to i jinde a někdo mi psal: "jak vám, že tam mají být diody".

[přidat komentář]

peter®

23.03.23 20:40

[?]

1. Takto su zapuzdrene rozne druhy diod, nemusi to byt zenerka.

2. Cim mate podoprene podozrenie na ich poruchu?

3. Bez schemy situaciu tazko vyriesite, urcite nezacnite bezhlavo menit suciastky a pajkovat na doske. Zaklad je vediet, co robim, preco to robim a mat to spravne zmerane.

romanh

23.03.23 21:52

Máte pravdu, měly by to být tyhle: low capacitance Schottky diodesTy diody neměly poruchu, ale po nárazu na USBport se port odtrhl a dvě diody odsřihl. Port jsem vyměnil.

[přidat komentář]

satam®

23.03.23 20:53

Podle čeho chceš identifikovat součástky, které na desce chybí? Bez schematu ani ťuk!

doplněno 23.03.23 22:54:

Podle nápisů na desce nepoznáš vůbec nic, ty jen označují pozice a druh součástek. Ovšem po tom upřesnění (Schottky a USB konektor se dá odhadnout, že jde tedy o rychlé ochranné diody USB konektoru. Takže by měly stačit běžné Schottky na min.U=5V a Imax= 0,5A. Podle parametrů najdi v datasheetu.

Skočit na otázku
Vložit novou otázku

romanh

23.03.23 21:54

No tak myslel jsem podle těch nápisů na desce. Kdybych měl schema, tak se neptám.

[přidat komentář]

lmgify

23.03.23 21:22

To vypadá jako nějaké ochranné diody pro ten USB konektor. Nešlo by to odtrasovat a zjistit, kam ty cesty od nich vedou? Pak by stačila libovolná dioda na 5V.

romanh

23.03.23 22:02

Ahoj, más pravdu, měly by to být tyhle:low capacitance Schottky diodes. "Odtrasovat to.." Tak dobrej bohužel nejsem.

Skočit na otázku
Vložit novou otázku

[přidat komentář]
