Elektrické zapojení indukčního sporáku

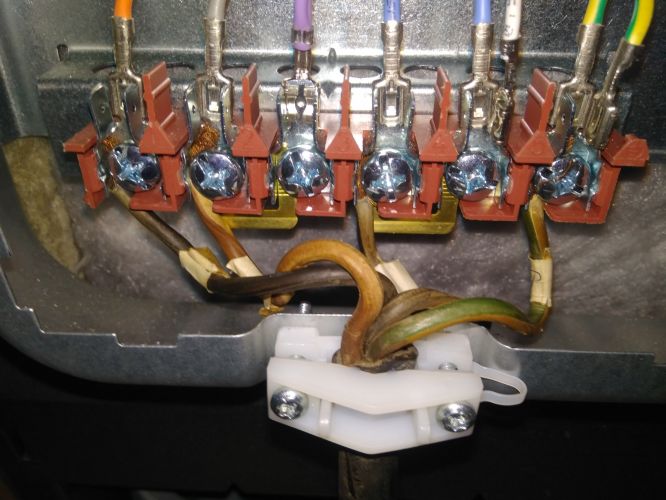

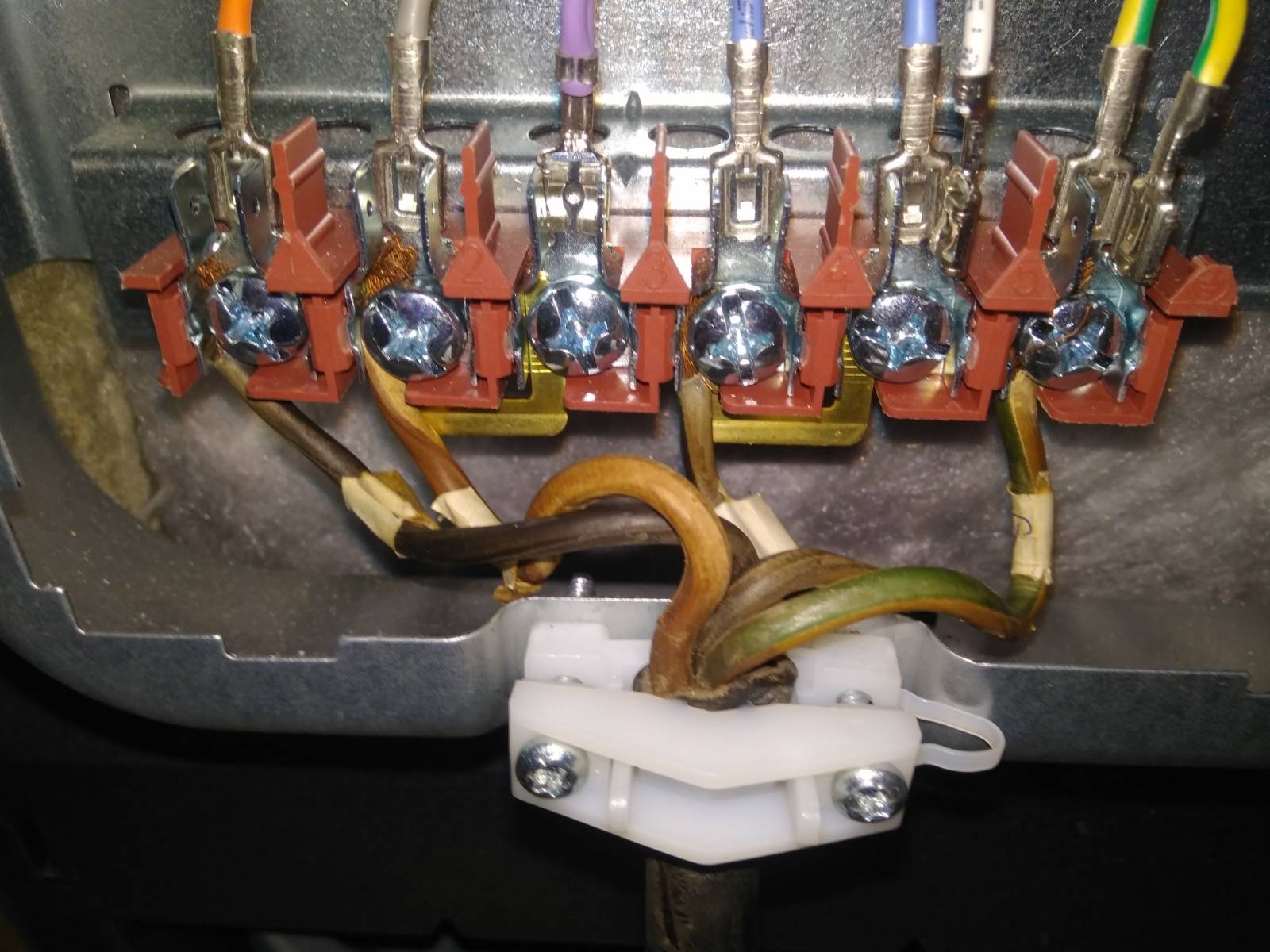

Takže než vyhoříte nebo zku... desku zapojte předposlední způsob (všechny fáze) : vyhoďte ty 2 měděné propojky z leva! a zapojte,černý,černý,hnědý .Poté jednu tu propojku dejde mezi PE a N a uzemění zapojte na PE

Nó , tak jste tam pustil 400v tak se modlete aby to vydrželo

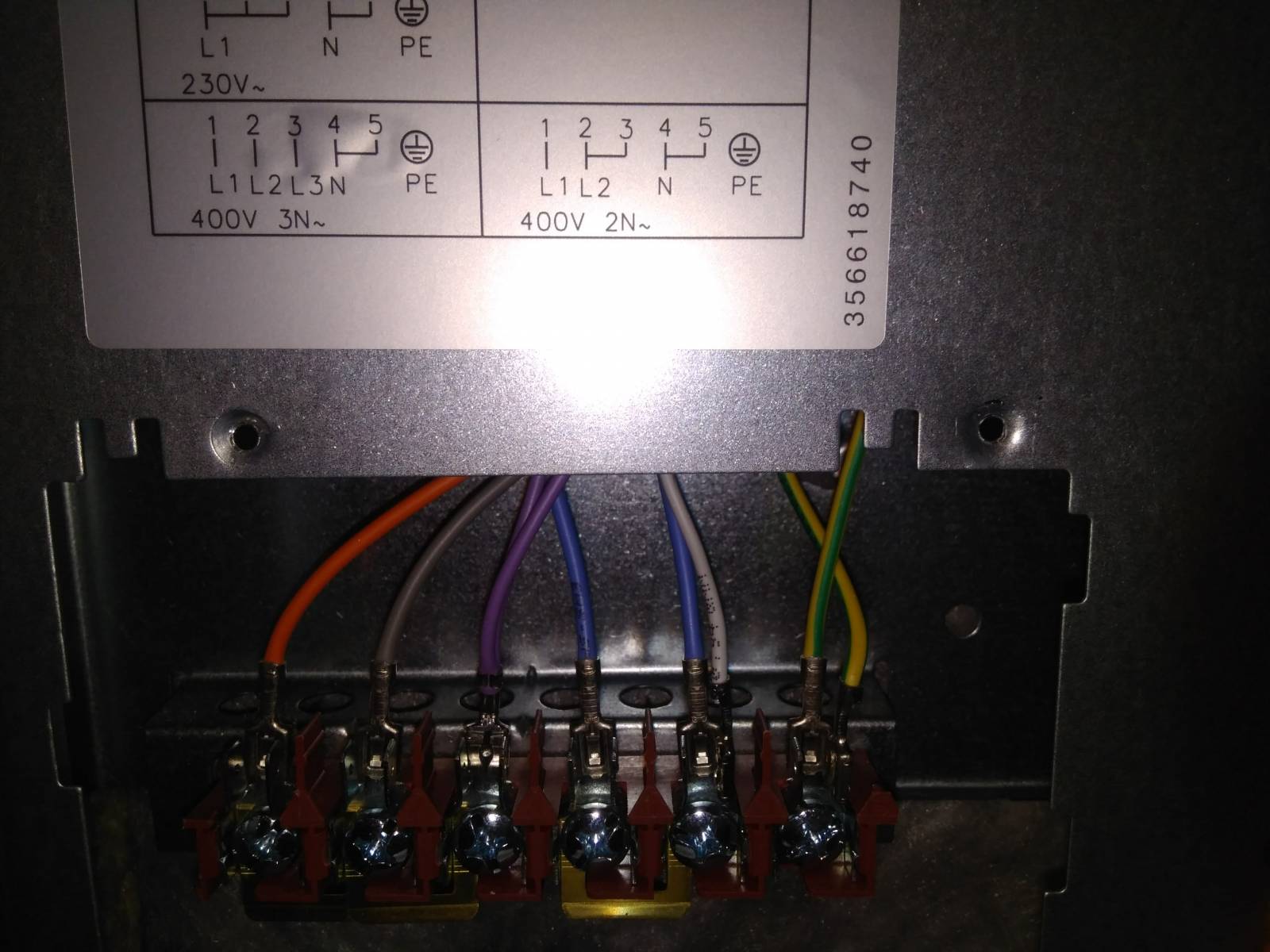

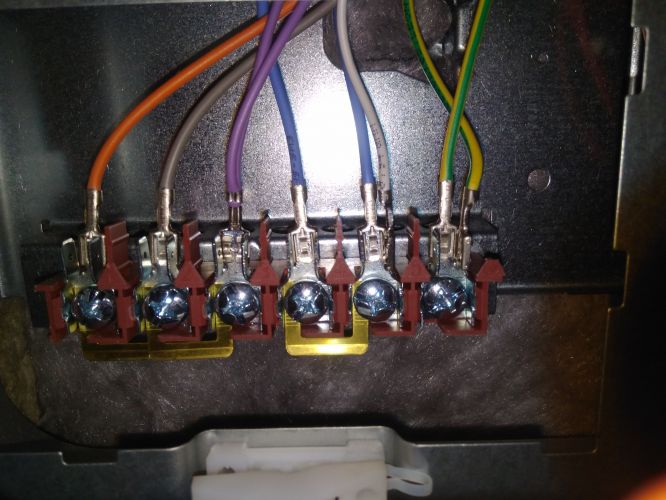

U sporáku na barvách (číslech) fází nezáleží,takže akorát přehoďte ten co máte pod N do fialové fáze a tu klemu mezi fialovou a šedou dejte mezi PE a N (žluty,modrý), a tu mezi modrýma ponechte

[ Obsah příspěvku byl skryt moderátorem @kapkanadeje z důvodu porušení pravidel poradny. ]

Rada je jednoduchá. Změř si napětí na jednotlivých vodičích a podle toho vyber zapojení sporáku.

No a jako obvykle upozornění: elektrika není pro každého. I když máš dobré úmysly a snahu, tak při špatném zapojení můžeš někoho zabít. Proto by sporák měl zapojovat nebo aspoň zapojení zkontrolovat elektrikář.

Prosím admina ať první dvě odpovědi (111,fik) smaže, vždyť jsou to velmi nebezpečné rady, nezapojovat N. Tobě se vyplatí zavolat znalého, který (pokud nenatáhne rovnou nový kabel) aspoň rozdělí PEN na PE a N a zapojí správně všechny svorky. Patrně jsi do svorky N -tj. 0- zapojil fázi, proto to přepětí.

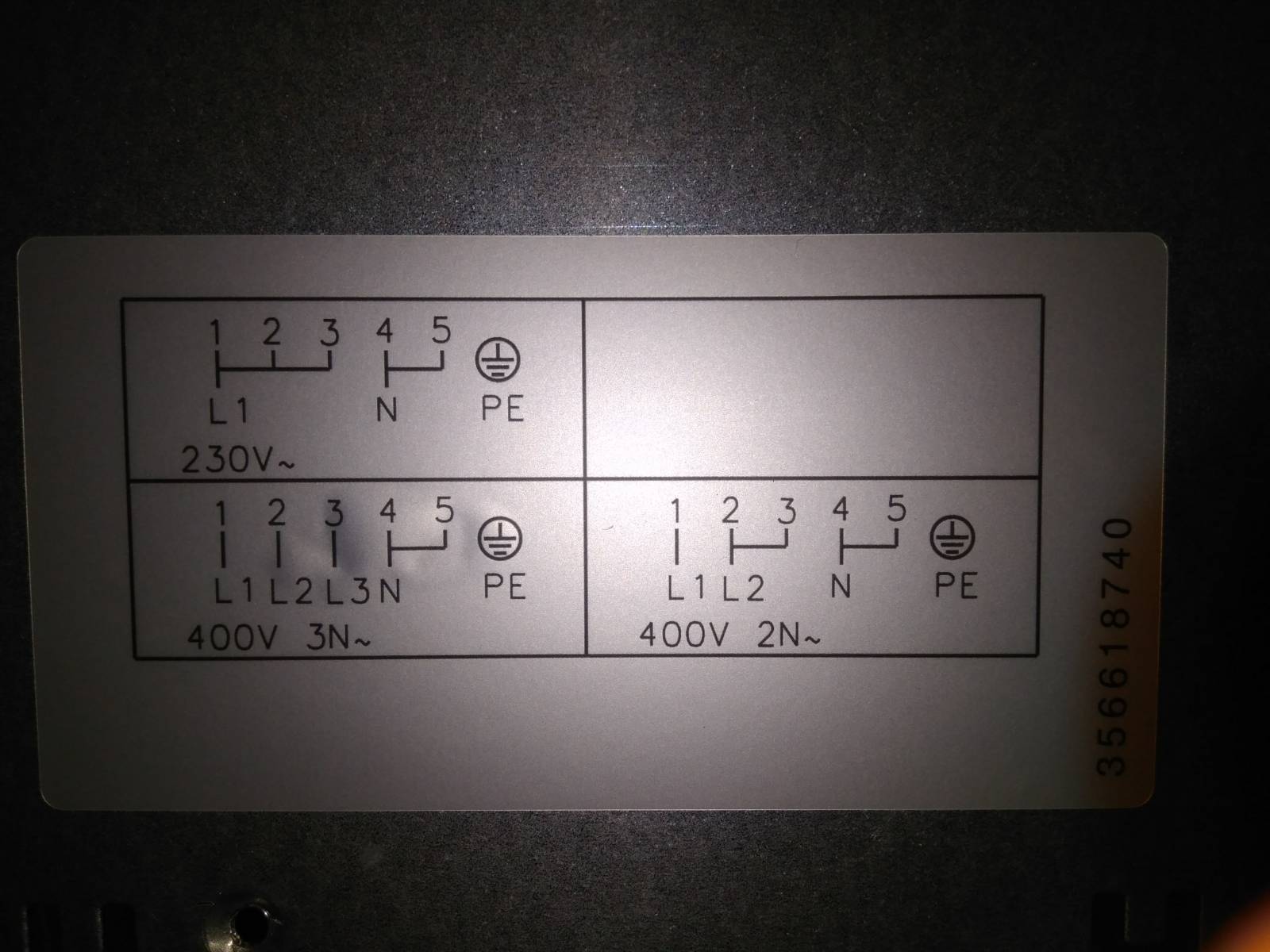

Podle počtu vodičů je přívod proveden v soustavě TN-c, to znamená 3x fáze /2x černý a 1x hnědý/ a 1x PEN. Po ověření, že je to tak skutečně přivedeno / zkoušečkou, měřením/ zapojit sporák podle schématu 2. Na svorky 1, 2, 3 /L1, L2, L3/ po odstranění propojek připojit fázové vodiče , vodič PEN /žlutozelený/ připojit na svorku PE a tu následně propojit na svorku N /propojené svorky 4 a 5/. Na rady nezapojovat svorku N rychle zapomeňte.

Zcela jistě ve starém sporáku byl propojený vodič PE a N. Neboť spirály sporáku jsou vždy jednofázové na 230V, čili spotřebiče jsou na 3x230V, respektive na 2x230V. To že se používá rozfázování spotřeby nevytváří ze spotřebiče 3x230V čistě spotřebič 3fázový jak jsme zvyklí... V sítích TN-C vedeních kde ŽZ vodič je PEN je prostě PE+N propojeno na sporáku...

Nevíte někdo prosím, kde na internetu sehnat tyto propojky ke sporáku gorenje? děkuji

neuvedl jste typ připojení, jestli tam jsou fastony, pak nacvakat fastony na příslušnou barvu vodiče průřez 2,5mm2, nebo udělat z plechu propojky pod šroubky, nemyslím si , že je jen tak seženete..jeině speciaizovaný velký elektroodbyt nebo poprosit elektrikáře o prpojku na jističe, ale nemusí to pasovat roztečí..
